Verifica di una trave a cassone in acciaio
Introduzione
La verifica di una trave a cassone in acciaio richiede il controllo delle principali sollecitazioni che possono interessare la sezione e delle relative modalità di resistenza.
Ho sviluppato questo foglio Excel di calcolo come strumento di supporto alla verifica di una trave a cassone in acciaio, con particolare riferimento alle verifiche di compressione, taglio e torsione.
Il foglio consente di inserire i principali parametri geometrici e meccanici della sezione e di ottenere un riepilogo delle verifiche effettuate.
Dati di input
Il foglio permette di impostare, tra gli altri, i seguenti parametri:
- sforzo normale ;
- azione di taglio ;
- larghezza della piastra superiore;
- spessore della piastra;
- altezza del cassone;
- spessore delle piattabande;
- spessore delle anime;
- larghezza della piattabanda;
- larghezza degli sbalzi;
- larghezza esterna tra le anime;
- numero delle anime;
- resistenza dell’acciaio ;
- coefficiente ;
- braccio dell’azione torsionale.
Verifiche effettuate
Il foglio comprende quattro controlli principali:
1. Compressione locale delle anime
Viene verificata la resistenza delle anime nella zona interessata dall’introduzione dell’azione di compressione.
2. Taglio delle anime
La verifica considera la resistenza a taglio delle due anime della trave a cassone. Nel foglio è riportato anche il riferimento alla UNI EN 1993-1-1 §6.2.6.
3. Taglio associato alla torsione
Viene controllata l’azione di taglio associata alla componente torsionale, con determinazione della tensione tangenziale e confronto con la resistenza disponibile.
4. Torsione della sezione
La verifica considera il momento torcente derivante dall’azione applicata con un determinato braccio e determina il relativo flusso di taglio nella sezione chiusa.
Riepilogo dei risultati

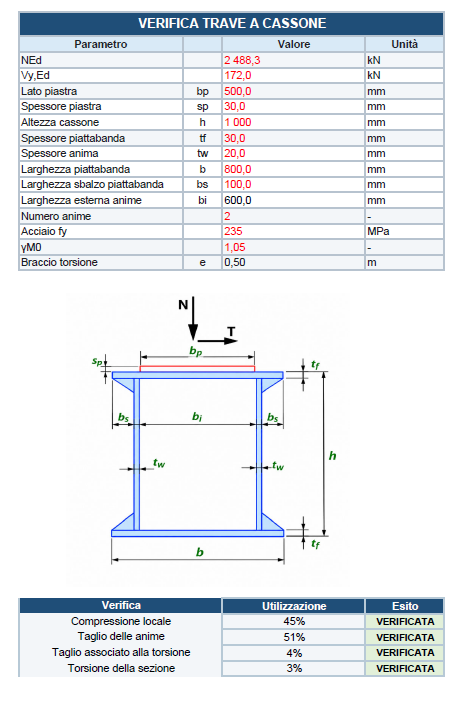

La prima pagina del foglio Excel presenta un riepilogo immediato dei dati di input e delle principali verifiche, con indicazione dell’utilizzazione e dell’esito di ciascun controllo. Nel modello riportato nel documento, le utilizzazioni sono pari al 45% per la compressione locale, 51% per il taglio delle anime, 4% per il taglio associato alla torsione e 3% per la torsione della sezione.
Scarica il foglio Excel
SCARICA IL FOGLIO EXCEL →Nota: il foglio Excel costituisce uno strumento di supporto al calcolo e alla progettazione strutturale. I risultati devono essere verificati e valutati dal professionista nell’ambito dello specifico caso progettuale.
